Segelvådsritarverktyg
Lennart Hornyes finurliga segelvådsritare.

Ett ganska jobbigt irriterande moment i flaskskeppsbygget är när våderna på seglen ska ritas ut.









Vanligt skrivarpapper 75g/m2 brukar användas till segel.

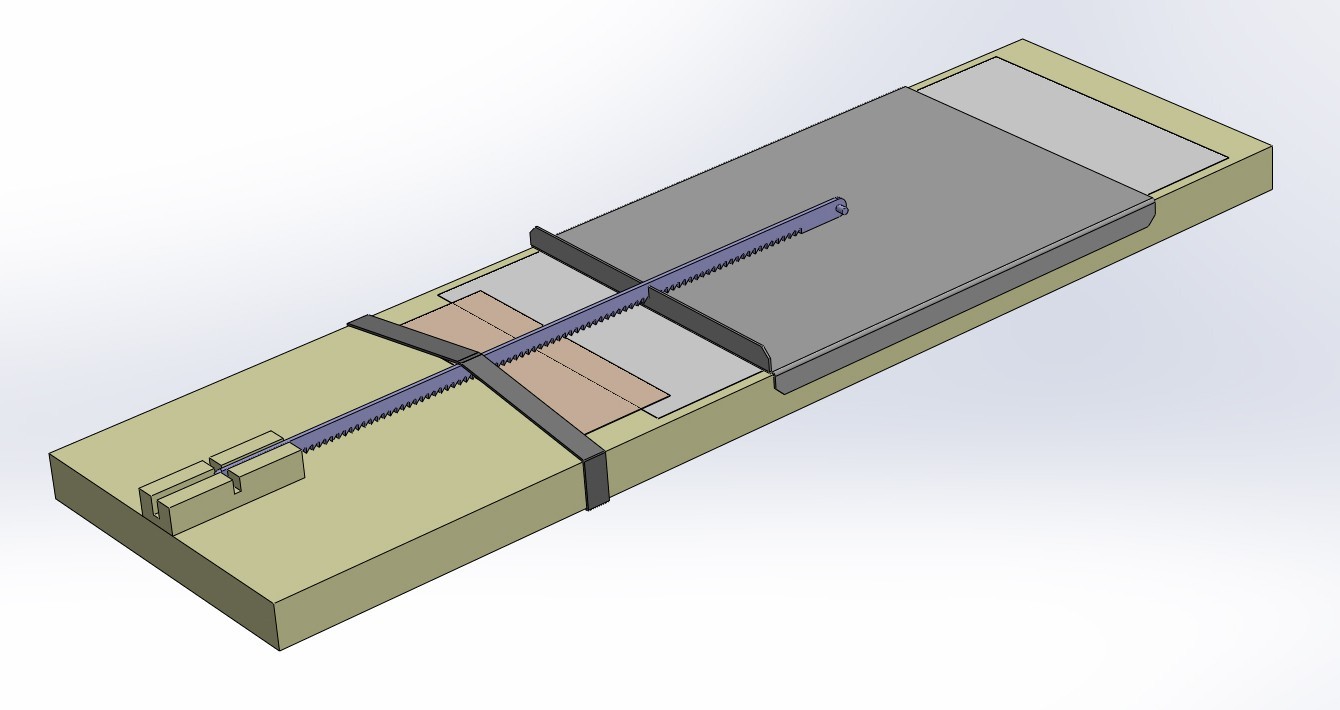

Tag en träbit ca 10 x 75 x 250 mm.

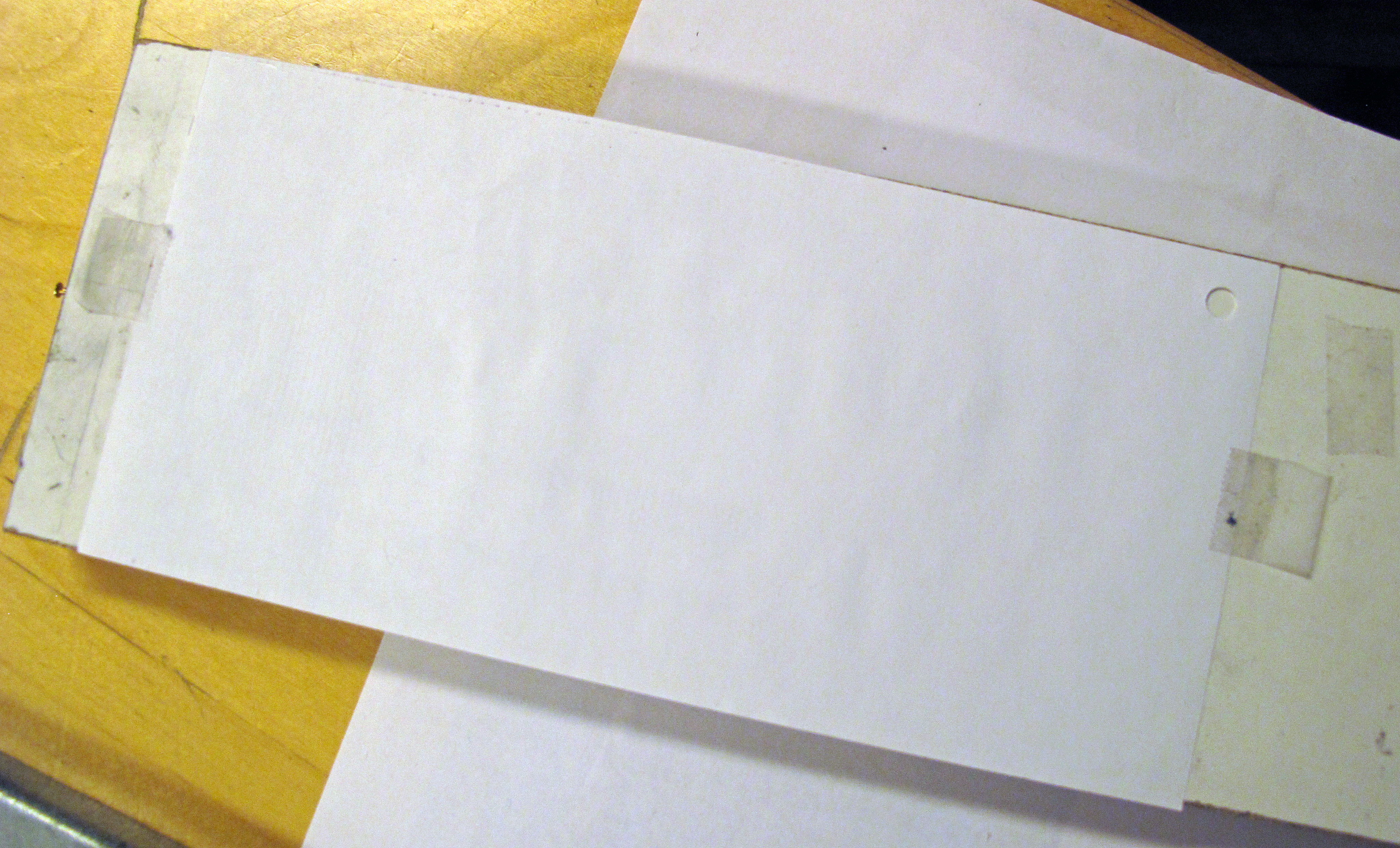

Tejpa fast ett papper på träbiten.
Böj till en plåtbit så att den går att skjuta på träbiten.
Införskaffa ett grovt  lövsågsblad med en tanddelning som du tycker är lagom delningen mellan våderna på seglet.
Tillverka en träbit som bild/ritning och lägg tapparna på sågbladet i dess spår.
Lägg en gummisnodd runt planka och sågblad.
nu går det att skjuta plåtbiten så att sågbladets tanddelning blir vådavståndet på seglet.

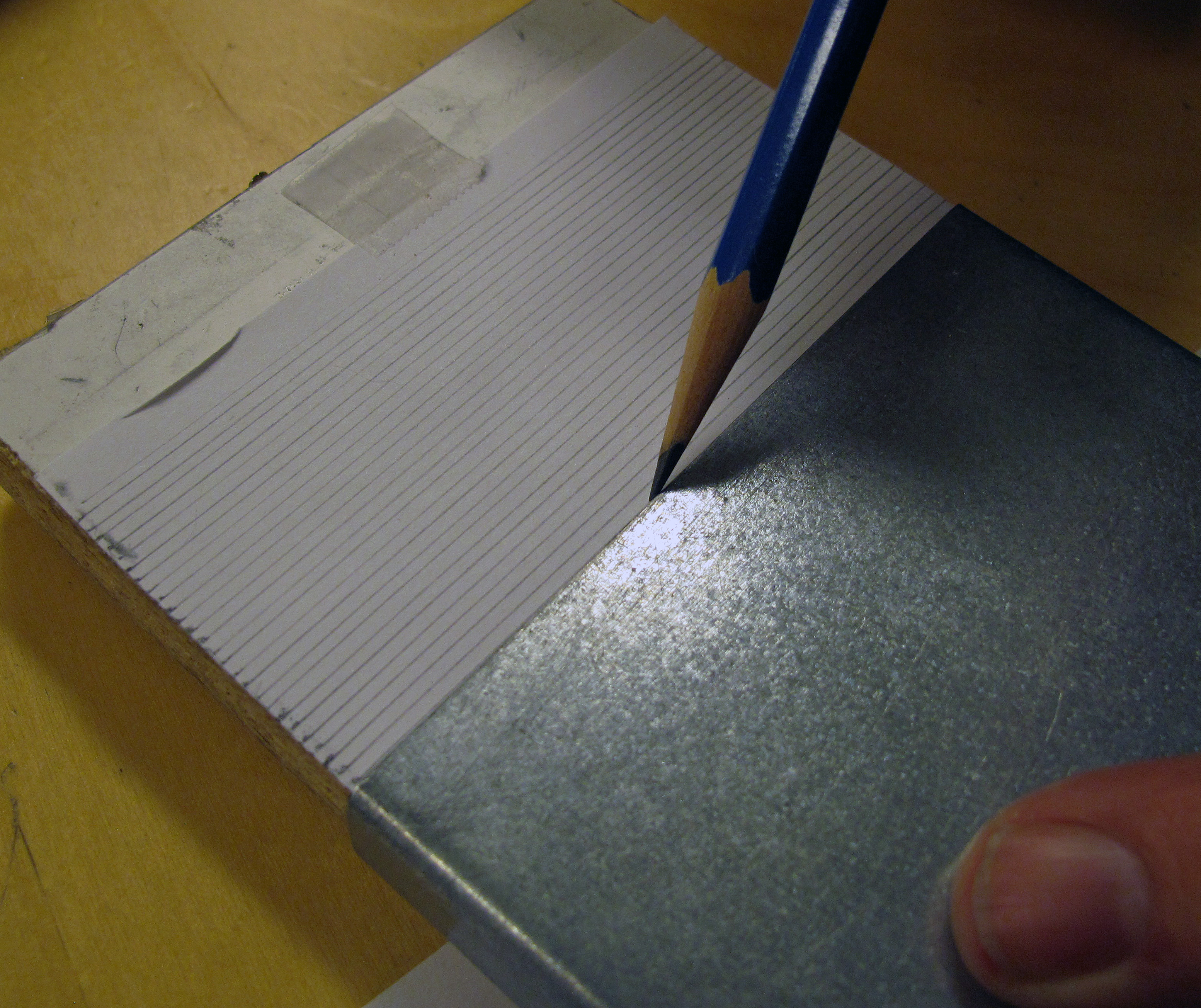

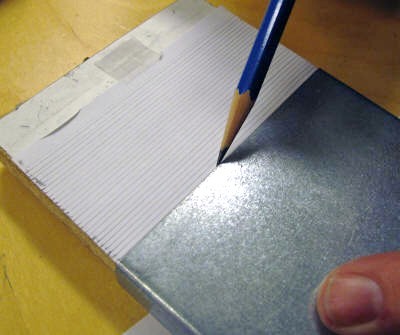

Rita streck ett streck vid varje ställe plåten hakar i sågbladets tanddelning.
(Det går även bra att ta en träskiva och limma fast styrlister i stället för att bocka en plåt, se bara till så att sågbladet har något att hacka i).
Vänd sen på pappret och rita våderna på andra sidan seglet.
Klipp sen ut seglet i dess rätta storlek.

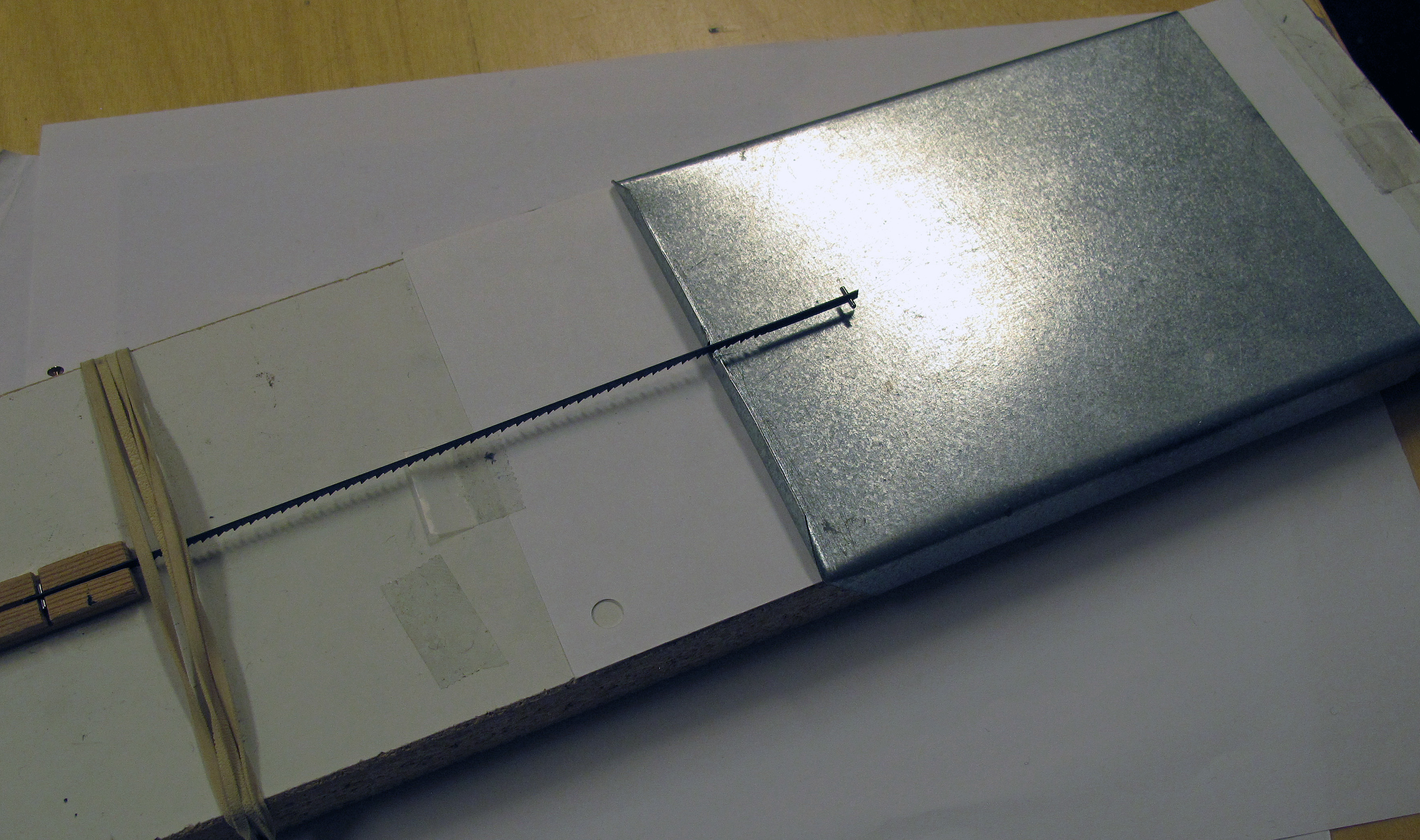

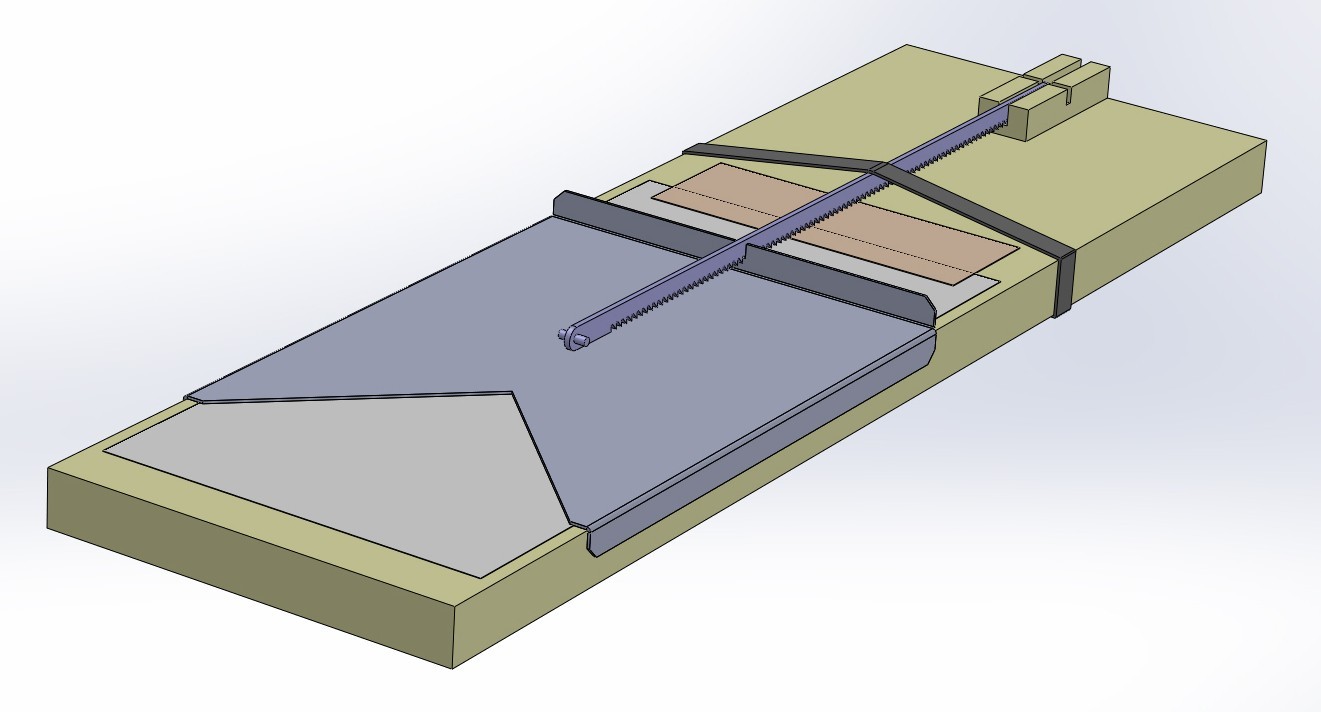

Plåten på bild är för att rita försegel so har våder i två riktningar.

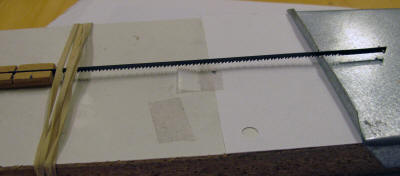

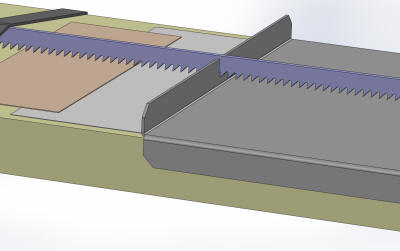

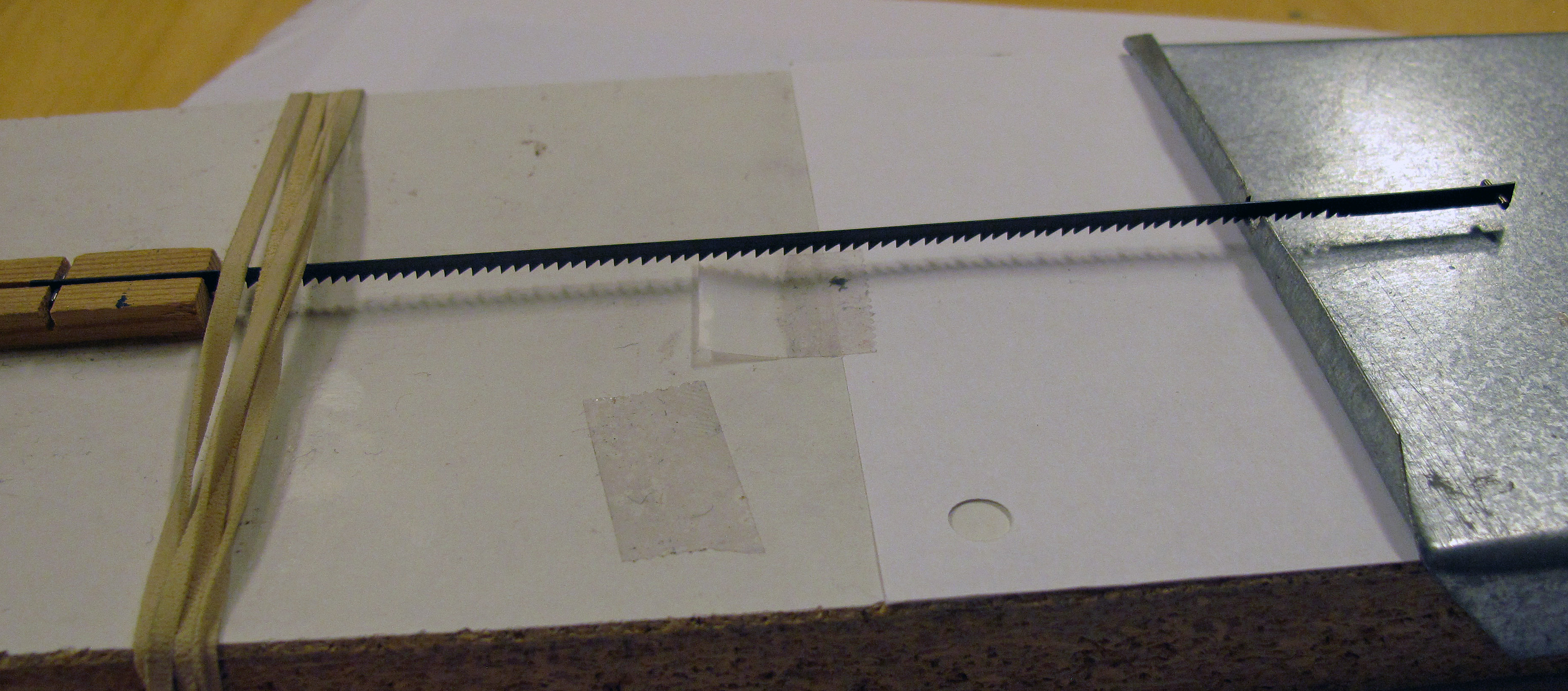

Här syns hur sågbladet ska haka i plåtbiten, en våd ritas vid varje sågblads hack.

Gummisnodden trycker ner sågbladet så att det styr in i plåtbiten och ligger i läge vid ritande av vådstreck.

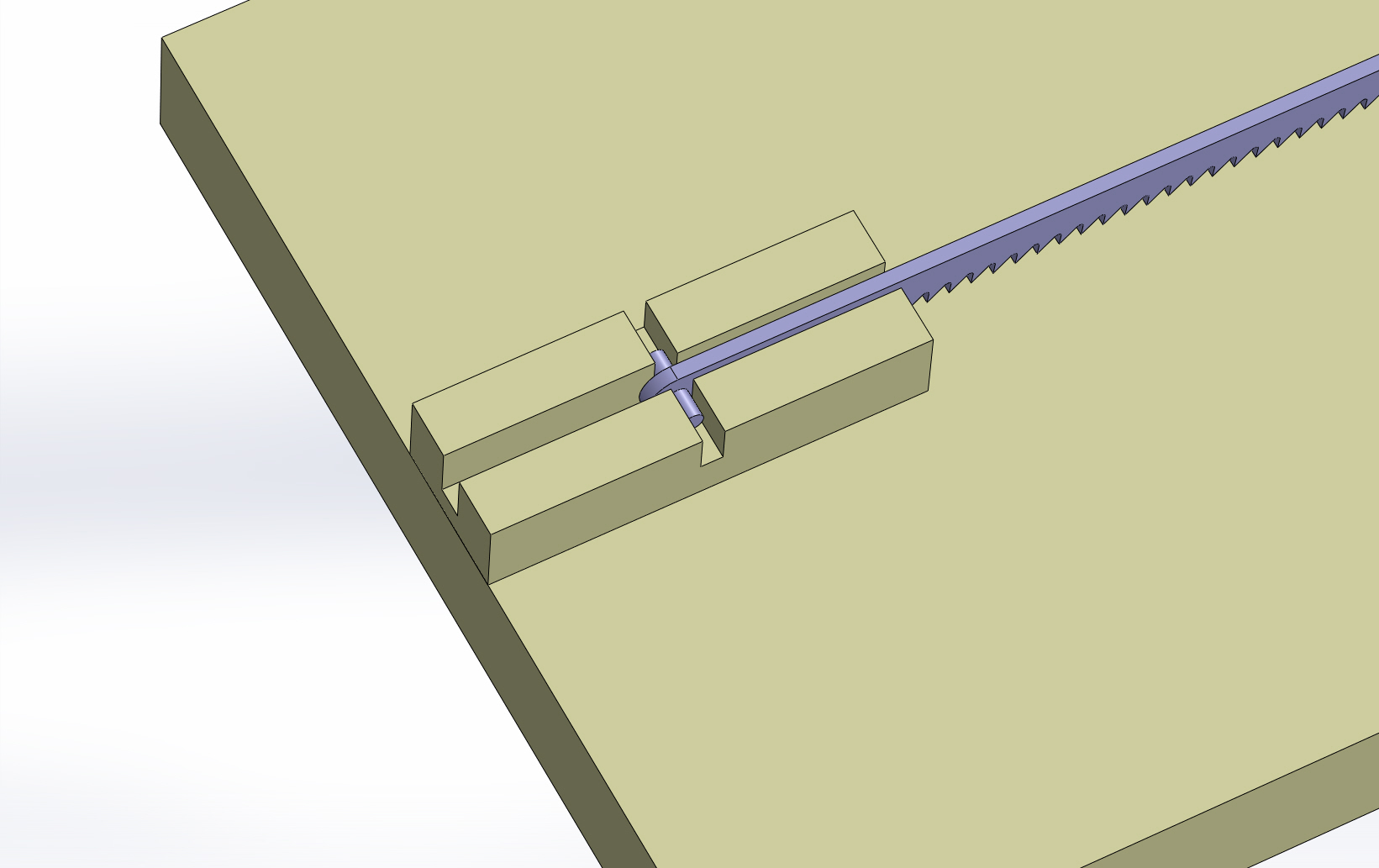

Leden för sågbladet kan se ut på många sätt, detta är bara ett. Se till så att sågbladet inte glappar i längsled

Ritning Förslag på segelvådsritare. Ritning med måttsättning.
